一、建設背景

    依據《河北省涉氣工業企業分表計電係統建設指導性意見》和滄州市生態環境局《滄州市工業企業分表計電現場端設備和布設工作技術要求（試行）》，為進一步強化環境監管力度，提升我市工業企業汙染防治設施規範運行水平，提高企業“自主管理和自證守法”意識，決定在全市範圍內開展工業企業分表計電工作。通過對企業全部汙染防治設施、有汙染物產生的生產設施設備、參與差別化管控和應急減排的生產設施、能夠反映總體用電情況的總進線、其他需要監控的點位實時監控，實現對企業汙染防治設施的有效監管和對環境違法行為的精準打擊。

二、企業概況

    光縣皓越家具五金有限公司公司成立於2015年12月11日，注冊地位於河北省滄州市東光縣於橋鄉陳家坊村，法定代表人為趙金華。經營範圍:生產銷售家具、五金、塑膠製品（依法須經批準的項目，經相關部門批準後方可開展經營活動）。

三、建設目標

本次項目的建設目標為：

    1、通過對生產設施和汙染治理設施等電量監測數據的采集、傳輸和係統平台的分析、報警，實現對企業生產設施和汙染治理設施用電量實時監控。

    2、實現企業分表計電監測數據與汙染源自動監控係統數據實現銜接。

四、分表計電與用電量采集解決方案

4.1 點位選取

    為確保企業安裝的分表計電設備點位能夠滿足省生態環境廳及滄州市生態環境局對監測點位選取要求，需通過現場實地勘查，參考企業排汙許可證（副本）、企業環評文件及企業一廠一策應急管控方案，並全麵了解掌握企業生產設施與汙染防治設施之間的對應關係，與企業共同確定監測點位。

監測點位的選取按照省市兩級生態環境部門的要求包含以下關鍵設施：

1、全部汙染防治設施；

2、有汙染物產生的生產設施設備；

3、參與差別化管控和應急減排的生產設施；

4、能夠反映總體用電情況的總進線；

5、其他需要監測的點位。

4.1.1

點位選取說明

    依據本企業的《環評報告》及“一廠一策”應急響應操作方案中所列明的廢氣產生環節及汙染治理設施，並結合工廠現場實際情況，公司經我公司技術到現場實際考察，特製定點位選取方案，因為公司有條生產線，其工藝分別是生產線名稱分別為，跟生產線相對應的有台治理設備，分別是，因此我方選取了個監測點位，生產線個點位，安裝在，治理設備個點位，安裝在。

    生產（產汙）設備的分表計電監測設備均安裝於相應生產設備的主電源或可以準確反映設備運行狀態的關鍵用電環節，治理設施的分表計電設備均安裝於治理設備/係統的總電源或治理設施/工藝的關鍵環節。

現場生產、治汙設備清單

五、網絡拓撲圖及產品介紹

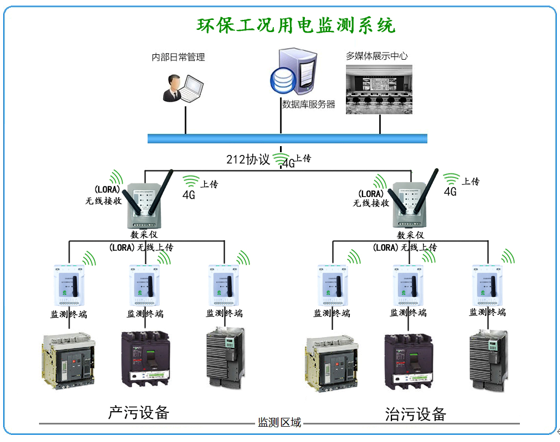

5.1 網絡拓撲圖

5.2 產品介紹

5.2.1能效監測終端

    本項目所使用的電量采集設備采用的是江蘇91视频福利電子有限公司的電力能效監測終端，該係列產品已經大麵積的應用於多個省市的分表計電項目中，技術成熟、設備可靠、安裝方便、費用低廉。

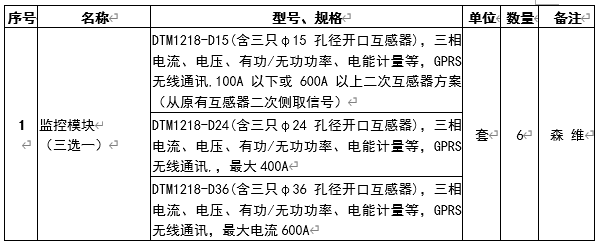

    根據現場監測功能需要，以每個設備回路為基本單元，即每個設備安裝一套DTM1218型電力能效監測終端。

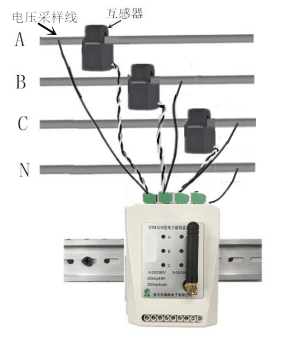

DTM1218型電力能效監測終端

    DTM1218型電力能效監測終端主要用於計量低壓網絡的三相有功電能， 標配 RS485 通訊功能，選配lora小無線或GPRS移動網絡，具備停電上報功能，方便用戶進行用電監測、 集抄和管理。 產品具有精度高、 體積小、 安裝方便、免調試等優點。 可靈活安裝於配電箱內， 實現對不同區域和不同負荷的分項電能計量， 統計和分析。該產品已取得江蘇省計量科學研究院的檢測合格報告。

5.2.2 數采儀

    電力數據網關終端主要用於電力能耗監測，上行4G無線通信功能，下行loRa無線抄表，實現全無線通訊，方便用戶進行用電監測、集抄和遠程監控管理。產品具有通訊快速穩定、體積小、安裝方便等優點。可靈活安裝與配電箱內實現對不同區域和不同負荷的分項電能計量，統計和分析。

氣候條件：

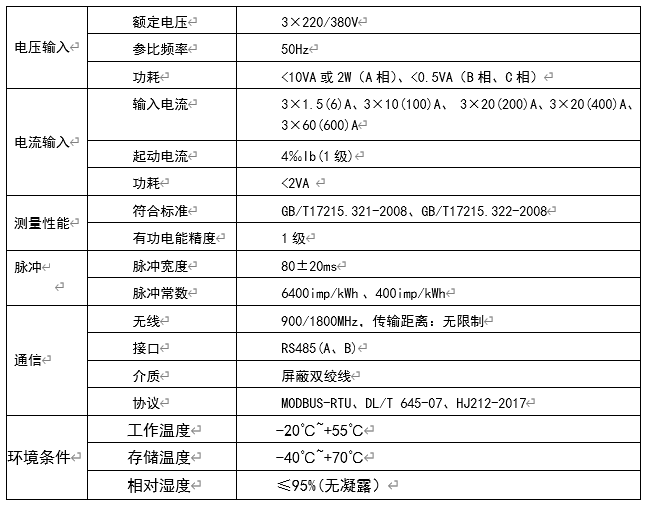

技術參數：

外形圖：

基本功能

1.無線4G通訊，通過485通道設置軟件完成網絡參數後，連接成功服務器後，進行數據的傳輸。

2.下行LoRa無線通訊，通過485通道配置相應采集參數後，進行快速的抄讀設備數據。

3.485口就是電表可通過RS485接口進行通訊，並且同時也可進行無線通訊，真正實現雙方同時通訊而互不幹擾，其中RS485口通訊速率2400bps。

4.電力網關終端內部集成補漏發機製，及時補發，提高數據的完整和穩定性。

5.本電力網關終端支持4G遠程軟件升級更新，節省升級成本。

六、分表計電係統介紹

    分表計電係統的主要任務是及時、準確地提供各種產汙設備和排汙設備的開啟狀態。 對企業汙染處理設施運行情況進行精準管理,分表計電可省,市,縣企業電量數據共享,對企業汙染處理水平全過程監控。

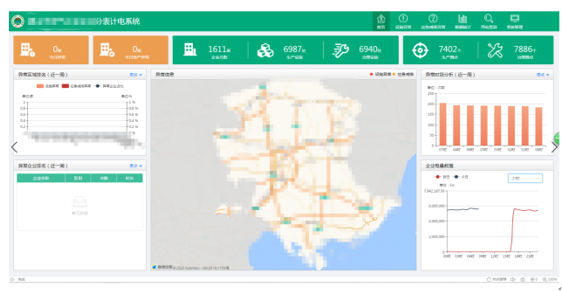

6.1 WEB版頁麵

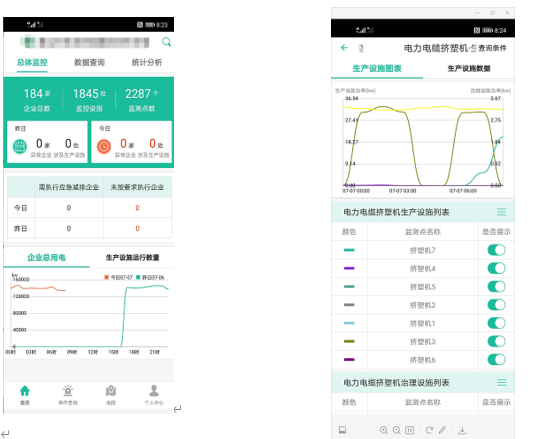

6.2 手機APP界麵

七、現場實景拍攝
